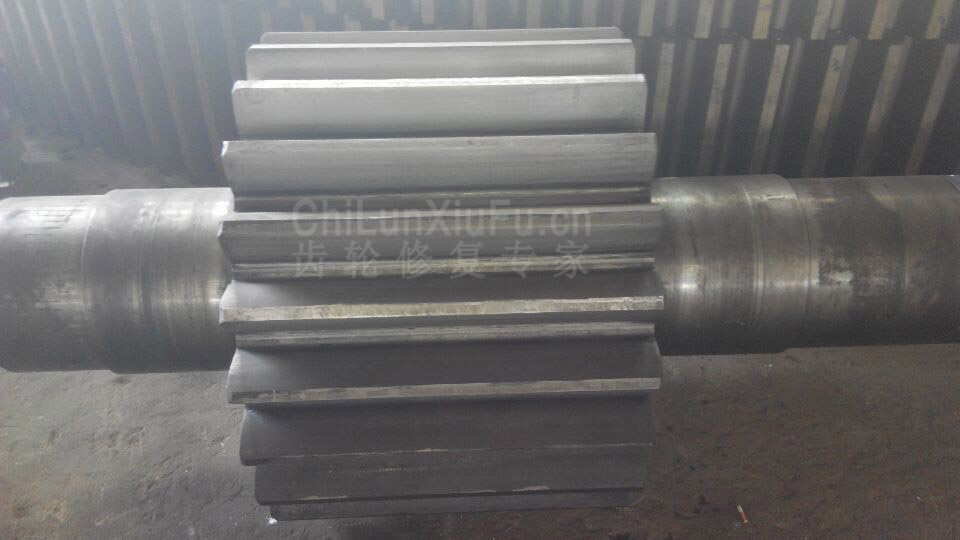

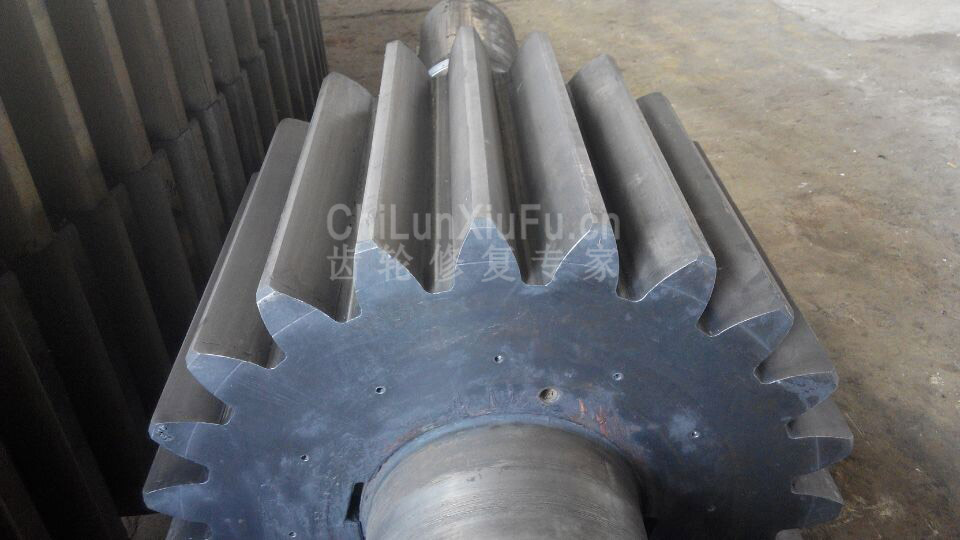

一、齿轮轴相关参数：

轴总长2500mm，长轴1260mm，短轴520mm，齿宽650mm，齿顶圆900mm；齿高90mm，齿数23，齿需补焊10－15mm，压力角a=20度，两面有顶尖，模数：40

二、客户要求：满足原计划加工尺寸及精度

三、齿轮轴焊接修复技术问题及对策:

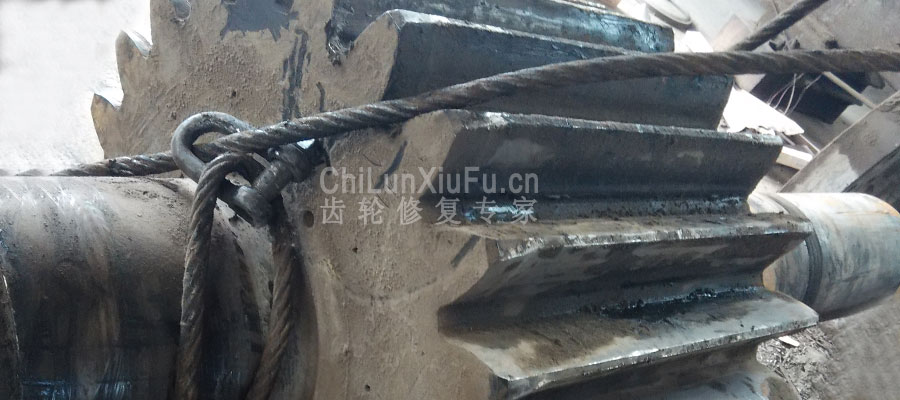

1、齿轮轴重量重、体积较大，起吊和运转有一定困难，需要起吊设备配合，在焊接过程中需要通过转动轴不断改变齿轮的焊接位置。

2、齿轮轴技术条件要求高，强度、硬度、耐磨性和抗裂性都有严格要求，不允许有任何焊接缺陷。必须认真选择焊接材料、制定焊接工艺，才能保证焊接质量。

3、由于齿轮宽650mm、齿高90mm、焊接厚度10-15mm，焊接工作量大，加之工作温度高，焊工的工作条件非常艰苦。

综上所述，根据缺陷面积大、焊接工作量大、焊接质量要求高的特点，同时考虑母材的焊接性、焊接材料力学性能要求等因素，采用生产效率高、可以连续焊接、质量稳定、比较经济的堆焊焊接修复。

四、齿轮轴堆焊焊接修复工艺要点：

我公司采用新型再造双金属零部件特种系列堆焊焊条，硬度范围为HRC40-50，此焊条不仅具有相当高的硬度和耐磨性，而且充分考虑了焊接性、热切割性、弯曲性能和切削加工性。
